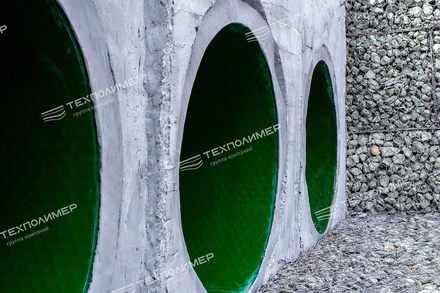

В 2021 году на участке автодороги км 135+496 Челябинск - Троицк был произведен ремонт трехочковой железобетонной водопропускной трубы по технологии «ПайпАрм» в соответствии с ГОСТ 59200-2021. Технология «ПайпАрм» позволяет предотвратить разрушение конструкции, продлить сроки ее эксплуатации до 50 лет и более, при проведении работ нет необходимости в разборе насыпи и строительстве объездных дорог. Суть технологии заключается в установке в тело трубы полимерного защитного рукава с арматурным каркасом усиления.
Рукав полимерный из полиэтилена высокой плотности имеет с одной стороны гладкую поверхность с низким коэффициентом гидравлического сопротивления, а с другой стороны - специальные анкерные элементы для закрепления в монолитном слое бетона.
Арматурный каркас состоит из продольной и поперечной арматуры, который изготавливается на месте производства работ и крепится к стенкам железобетонной трубы. Для заполнения пространства между полимерным рукавом и телом трубы используется специальная высокомарочная, безусадочная и самоуплотняющаяся смесь, обладающая повышенной подвижностью, которая позволяет надежно связать арматурный каркас и анкерные элементы полимерного рукава.
Таким образом, мы получаем единую конструкцию с высокой несущей способностью, низким гидравлическим сопротивлением, устойчивую к негативным воздействиям воды, с минимальным сокращением внутреннего диаметра труб.
- Объект: железобетонная трехочковая водопропускная труба диаметром 1,5 м
- Заказчик: ФКУ УПРДОР Южный Урал
- Место расположения: км 135+496 автомобильной дороги А-310 Челябинск - Троицк - граница с Республикой Казахстан
- Общая длина сооружения: 102,5 м
- Даты проведения работ: 05 июля - 05 сентября 2021 г.
